TB Kassel I: Layout-Planung

Flo K · Anmeldungsdatum: 08.08.2008 Beiträge: 223 Wohnort: Kassel

Update:

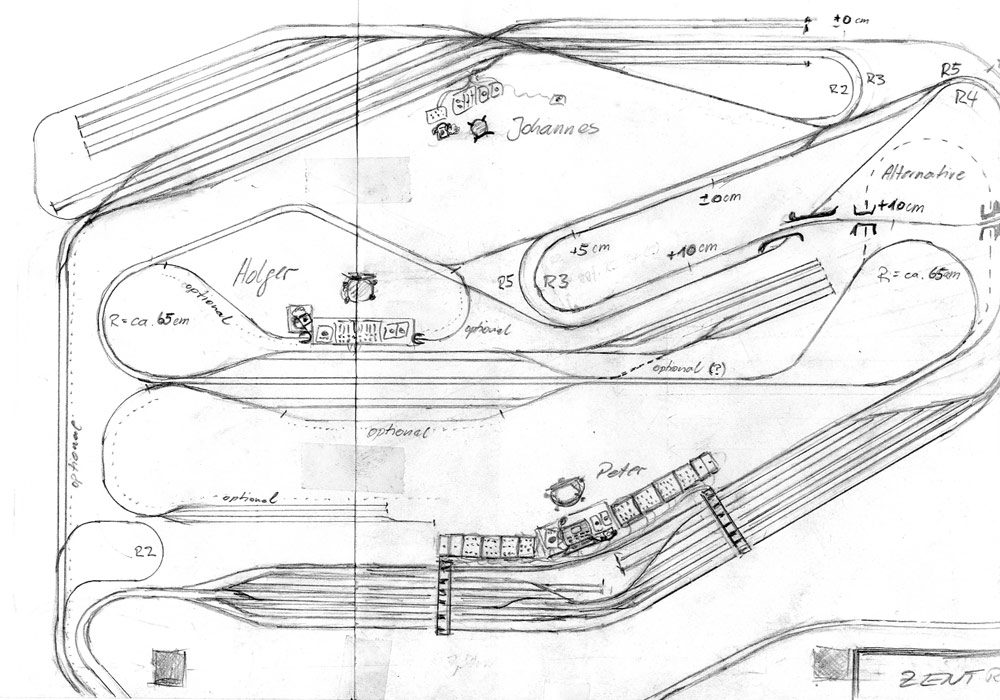

Habe ja noch eine überarbeitete Version des Gleisplans der Linken oberen Ecke angefertigt, aber bisher noch gar nicht gezeigt:

Geändert haben sich v.a. die Zufahrt-Abzweig-Situation der MS-Strecke.
So kann man jetzt z.B. parallel aus Johannestal und St. Petersburg ausfahren, ohne sich gegenseitig zu behindern.

Flo

H0-Holger · Anmeldungsdatum: 30.10.2008 Beiträge: 112

Moin,

ich werde am Montag versuchen, beim Fachhändler meines geringsten Mißtrauens noch zwei Weichenantriebe (ich habe mich bei den Weichen völlig verzählt) und eine Rechtskreuzung (konnte von Lokshop noch nicht geliefert werden) käuflich zu erwerben, dann müsste sich der von Flo vorgeschlagene Gleisplan (abzüglich der unten angehängten Abstellgruppe) ausführen lassen.

Gruß
Holger

Peter Müller · Anmeldungsdatum: 10.08.2008 Beiträge: 870 Wohnort: Bottrop

H0-Holger · Anmeldungsdatum: 30.10.2008 Beiträge: 112

Moin Peter,

die Idee gefällt mir, man hätte dann sozusagen ein Zentralstellwerk für mehrere Bahnhöfe, und wenn auf einem Bahnhof gerade High Life in Tüten ist, während auf dem anderen eher Tote Hose herrscht, kann man die "Manpower" besser verteilen. Ich bin dafür!

Gruß
Holger

Flo K · Anmeldungsdatum: 08.08.2008 Beiträge: 223 Wohnort: Kassel

Wie ihr euch da organisiert, bleibt natürlich euch überlassen. Ich hatte mir dabei eigentlich genau das Gegenteil gedacht: Bedienflächen verteilen, damit man sich nicht gegenseitig behindert. Direkte Absprachen sollten auch bei 3 - 4 Meter Abstand gut möglich sein. Außerdem habe ich versucht die Bedienplätze möglichst so anzuordnen, das man nicht mit dem Rücken zum Raum sitzt und mehr oder weniger gegen die Wand gucken muss. Aber letztlich bleibt es eure Entscheidung, die man sicher auch noch einmal direkt vor Ort treffen kann. Platz gibt es jedenfalls mehr als genug.

Flo

Flo K · Anmeldungsdatum: 08.08.2008 Beiträge: 223 Wohnort: Kassel

Ergänzung:

@Holger:
Wir können dir noch folgende Profigleis-Materialien anbieten:

normale Weichen: 2 x links, 1 x rechts
Bogenweichen: 3 x links, 4 x rechts
Gerade Gleise (6101): 12 Stk.
Flexgleise:

Und natürlich noch (einen Vollkreis) gebogene Gleise, aber leider nur R 2.

Vielleicht nutzt es dir ja bei deiner Planung. Ganz besonders möchte ich dir noch mal die Flexgleise ans Herz legen, da sich damit wirklich sehr schöne schlanke Bögen verwirklichen lassen.

Flo

Peter Müller · Anmeldungsdatum: 10.08.2008 Beiträge: 870 Wohnort: Bottrop

Kann ich die folgende Liste eigentlich als den verfügbaren Bestand annehmen, mit unten genannten Einschränkungen:

- Pierre baut daraus Pierrenbroich, der Rest geht in die freie Mehrsystemstrecke (6 gerade Gleise);
- Peter baut damit St. Petersburg, der Rest geht in die freie Mehrsystemstrecke (92 gerade Gleise);
- Hannes Material geht ganz in die freie Mehrsystemstrecke (65 gerade Gleise), außer den Weichen, die sind nicht isoliert;
- Claus Material geht ganz in die freie Mehrsystemstrecke (278 gerade Gleise inklusive der Trenngleise);

Was baut Dirk und was wird aus Rainers Material? Ist gegebenenfalls alles isoliert?

Muss ich etwas wieder streichen, kommt noch etwas dazu?

So, wie meine Einschätzung oben ist, verbleiben rund 80 Meter gerade freie Mehrsystemstrecke (zweigleisig sind das dann 40 Meter).

H0-Holger · Anmeldungsdatum: 30.10.2008 Beiträge: 112

@Flo: die normalen Weichen könnten von Vorteil sein, falls das Lager meines Fachhändlers sich am Montag als unkooperativ erweisen sollte. Damit ließe sich noch das Gleis 7 aufbauen und ein weiteres Abstellgleis einrichten.

Bogenweichen und R2 (auch R1) habe ich leider auch noch in rauhen Mengen herumoxidieren, schade, daß man das Zeug nicht gegen brauchbares Material eintauschen kann Wink

.

Gruß
Holger

Nopag · Anmeldungsdatum: 16.11.2008 Beiträge: 122 Wohnort: Schnaitheim

Mal kurz was anderes:

Planübersicht und Achslagenzuordnung

In Absprache mit Flo habe ich hier mal für alle die Koordinaten für Kassel I verbindlich festgelegt.
Übernehmt bitte ab sofort die Achslagen in jede weitere Planbearbeitung.
Ich habe diese Abt bis S.6 zurück ausgewertet und werde im Lauf des Wochenendes die Pläne sichten und verachst einstellen. Daraus werde ich dann Kacheln in ähnlichem Maßstab brennen und für einen (nur als Papier bei mir) Gesamtplan zusammennageln, den ich aber nach KI mitbringe.

Wer bis morgen abend noch planmalen oder tunen vorhat, bitte PN "verachster Plan kommt bis Tag:Uhr " an mich!

Felix · Moderator Anmeldungsdatum: 09.08.2008 Beiträge: 410 Wohnort: Bochum

Häh?
.
.
.
.
.
.
.
Warum schreibst du nicht einfach von einem "Raster", dass du auf die Anlage legen willst. dann versteht das auch jeder!

Ich werde mit Flo den "entgültigen Plan" möglichst noch heute veröffentlichen, auf den dann das Raster drauf kann.

Sobald Flo wieder online ist, können wir damit beginnen und sollten möglichst bald damit fertig sein.

Felix

Peter Müller · Anmeldungsdatum: 10.08.2008 Beiträge: 870 Wohnort: Bottrop

Nopag · Anmeldungsdatum: 16.11.2008 Beiträge: 122 Wohnort: Schnaitheim

bin I selber Rastaman! Werter Felix mit

Peter Müller · Anmeldungsdatum: 10.08.2008 Beiträge: 870 Wohnort: Bottrop

Es sind erst drei Farben vergeben, soweit ich das erkennen kann:

rot=Hannes,
blau=Felix und
grün=Peter.

Flo K · Anmeldungsdatum: 08.08.2008 Beiträge: 223 Wohnort: Kassel

Kurzes Update:

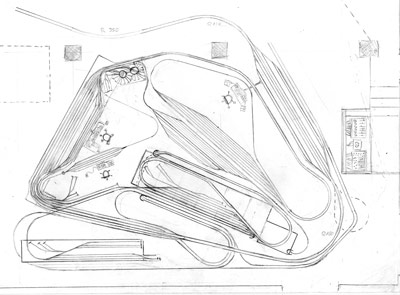

Hier schon einmal der aktualisierte Plan unseres GS I -Bereichs:

Das BW und der Bahnhof "Flo/Renz" sind neu. Ausserdem wurden diverse Radien an die neu angeschafften Gleise angepasst (vergrössert).

An einem Gesamtplan der kompletten Gleisanlage bin ich gerade dran...

Watch out...

Flo

Peter Müller · Anmeldungsdatum: 10.08.2008 Beiträge: 870 Wohnort: Bottrop

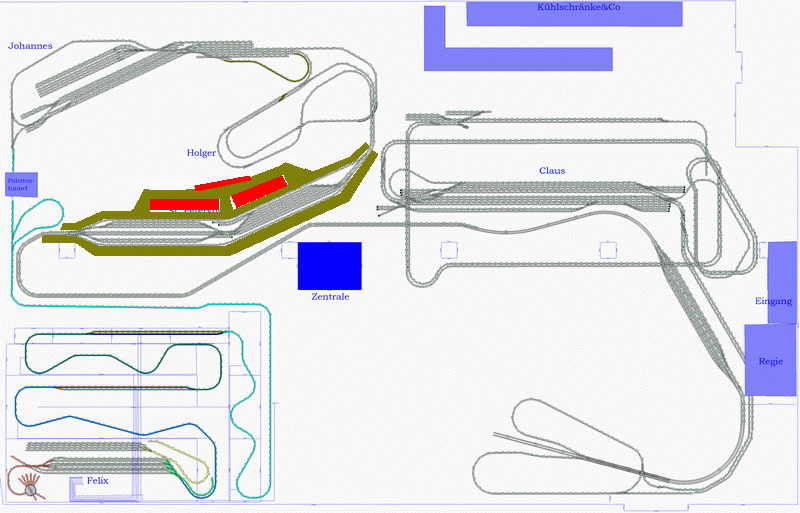

Ich habe mal Flos letzte handgemalte Zeichnung und den WinTrack-Plan von Felix verglichen. Johannes, Holger und wir müssen uns mit drei Anlagen untereinander relativ wenig Platz teilen. Das wird schwierig mit den "Trampelpfaden" um die Gleise drum herum. Zur veranschaulichung habe ich mal den vermuteten Platzbedarf seitlich von St. Petersburg grob eingezeichnet:

Legende: rot = 2 Bierzelttische und eine Bank; oliv = Trampelpfade

In Flos Plan wäre das hingekommen, insbesondere, wenn Holger sich mit mir eine Sitzbank geteilt hätten (der dünne rote Balken). Aber laut dem WinTrack-Plan ist weniger Platz, weil der Hundeknochen weiter wieder zurückgebogen ausfällt. Mal drüber nachdenken.
